Plattenwärmetauscher

Wann ist ein Plattenwärmetauscher die richtige Wahl?

Vor allem dann, wenn Wärme zwischen zwei Flüssigkeiten oder zwischen Dampf und Flüssigkeit übertragen werden soll und der Platz knapp ist. Die profilierten Platten bringen viel Übertragungsfläche auf kleinen Bauraum und kommen mit geringen Temperaturabständen zwischen den Medien aus. Grenzen setzen Druck und Temperatur, bei gedichteten Geräten zusätzlich die Dichtung. Mehr zu Funktion und Aufbau im Ratgeber Plattenwärmetauscher.

Welche Bauart passt zu meiner Anwendung?

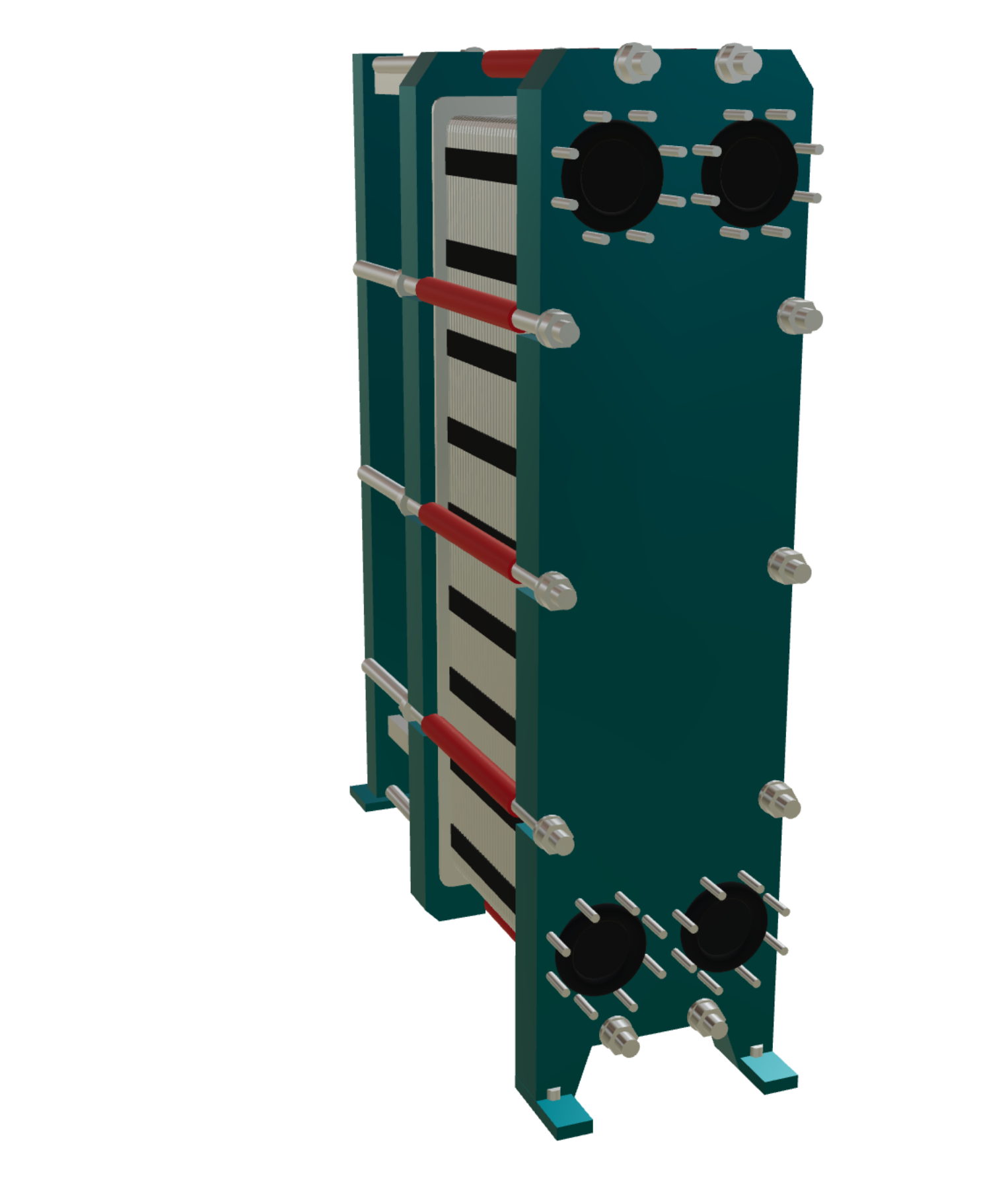

Zur Wahl stehen drei Bauarten. Die gedichtete lässt sich öffnen, reinigen und erweitern und ist der günstigste Einstieg bei Wasser/Wasser. Die vollverschweißte kommt ohne Dichtung aus und verträgt höhere Drücke, höhere Temperaturen und aggressive Medien. Die doppelwandige schließt eine Vermischung der Medien konstruktiv aus, etwa bei Trinkwasser oder in der Lebensmittelproduktion. Richtwerte zu Druck und Temperatur je Bauart zeigt der Bauarten-Vergleich.

Welche Werkstoffe und Dichtungen gibt es?

Die Platten gibt es in mehreren Edelstahlgüten und in Titan, die Dichtungen aus EPDM, NBR, HNBR und FKM. Welche Kombination je Bauart möglich ist, zeigt die jeweilige Bauart-Seite. Den Werkstoff stimmen wir auf Medium und Betriebsbedingungen ab; eine eigene Vorgabe ist möglich und wird mitgeprüft. Welcher Werkstoff zu welchem Medium passt, erklärt der Ratgeber Werkstoffe und Dichtungen.

Wie werden Plattenwärmetauscher gewartet?

Gedichtete Geräte lassen sich zum Reinigen öffnen, Platten und Dichtungen sind einzeln tauschbar. Vollverschweißte Pakete sind nicht zerlegbar und werden chemisch gereinigt (CIP). Bei der doppelwandigen Bauart zeigt sich eine Leckage am Spalt zwischen den Blechen, bevor sie ins System gelangt. Mehr dazu im Ratgeber Wartung und Reinigung.

Wie läuft die Online-Auslegung ab?

Im Konfigurator geben Sie Medien, Temperaturen und Durchflussraten oder die Leistung ein, ohne Registrierung. Fehlende Werte ergänzt die Energiebilanz sofort, auffällige Kombinationen meldet der Rechner schon bei der Eingabe. Bauart, Werkstoff, Dichtung und Plattenzahl legt danach die Technik in Düsseldorf fest; sie stehen in Ihrem individuellen Angebot. Formel, k-Wert und ein Rechenbeispiel stehen im Ratgeber zur Auslegung.
